【NEW】 SGX-P ／ GEARLESS TYPE MACHINE
| 型式 | SGX-P |
|---|---|
| 使用オイル | ー |
| 重量 | 巻上機総重量：327kg 巻上機重量：264kg |
ピット置き（上引き）でもご使用頂ける、ギヤレスマシンです。
これまでご案内させて頂いておりました【FRAME Ver.1（高さを抑えた形状）】の他、【FRAME Ver.2（幅を抑えた形状）】のご案内が可能となりました。
これまでご案内させて頂いておりました【FRAME Ver.1（高さを抑えた形状）】の他、【FRAME Ver.2（幅を抑えた形状）】のご案内が可能となりました。
スペック表
SGＸ-P
●ローピング 2：1
| 型式 | カゴ速度 (m/min) |
最大 積載荷重 (kg) |
モータスペック | メインシーブ | ローピング | |||||
| 出力 (kw) |
回転数 （rpm） |
極数 (P) |
電流値 （A） |
周波数 （Hz） |
シーブ径 | ロープ径 ×本数 |
||||
| SGX 600-P |
45 | 450 | 2.3 | 71.6 | 20 | (11.0) | 11.9 | Φ400 | Φ10×3,4,5 | 2：1 |
| 60 | 3.0 | 95.5 | (12.9) | 15.9 | ||||||
| 90 | 4.5 | 143.2 | (18.7) | 23.9 | ||||||
| 105 | 5.3 | 167.1 | (22.1) | 27.9 | ||||||
| 45 | 600 | 3.0 | 71.6 | (13.9) | 11.9 | |||||
| 60 | 4.0 | 95.5 | (17.3) | 15.9 | ||||||
| 90 | 6.0 | 143.2 | (25.1) | 23.9 | ||||||
| 105 | 7.0 | 167.1 | (29.5) | 27.9 | ||||||
| SGX 1000-P |
45 | 750 | 3.8 | 71.6 | (17.9) | 11.9 | ||||
| 60 | 5.1 | 95.5 | (22.2) | 15.9 | ||||||
| 90 | 7.6 | 143.2 | (31.9) | 23.9 | ||||||
| 105 | 8.8 | 167.1 | (36.9) | 27.9 | ||||||
| 45 | 900 | 4.6 | 71.6 | (21.3) | 11.9 | |||||
| 60 | 6.1 | 95.5 | (26.6) | 15.9 | ||||||
| 90 | 9.1 | 143.2 | (37.8) | 23.9 | ||||||
| 105 | 10.6 | 167.1 | (44.2) | 27.9 | ||||||
| 45 | 1000 | 4.8 | 71.6 | (21.9) | 11.9 | |||||
| 60 | 6.4 | 95.5 | (28.3) | 15.9 | ||||||
| 90 | 9.6 | 143.2 | (40.2) | 23.9 | ||||||
| 105 | 11.3 | 167.1 | (45.9) | 27.9 | ||||||
| モータ入力電源 | AC200V（3相） | ブレーキ 制動トルク(N.m） |
703×2 | |||||||
| ブレーキコイル電圧 | DC110V | |||||||||
| 最大軸荷重（kg） | 3200 | 巻上機総重量（kg） 巻上機重量（kg） |
327 264 |
|||||||
※1 許容積載荷重は昇降工程、昇降効率、ロープ仕様、アンバランス率等により変動しますので、ご照会ください。
※2 既設巻上機と出力が異なる場合は、ご相談ください。
※3 電流値の()数値は参考値になります。
A part of specification and dimension is subject to change without notification in dvance．
仕様寸法は変更することがありますので、ご使用の際はご照会下さい。

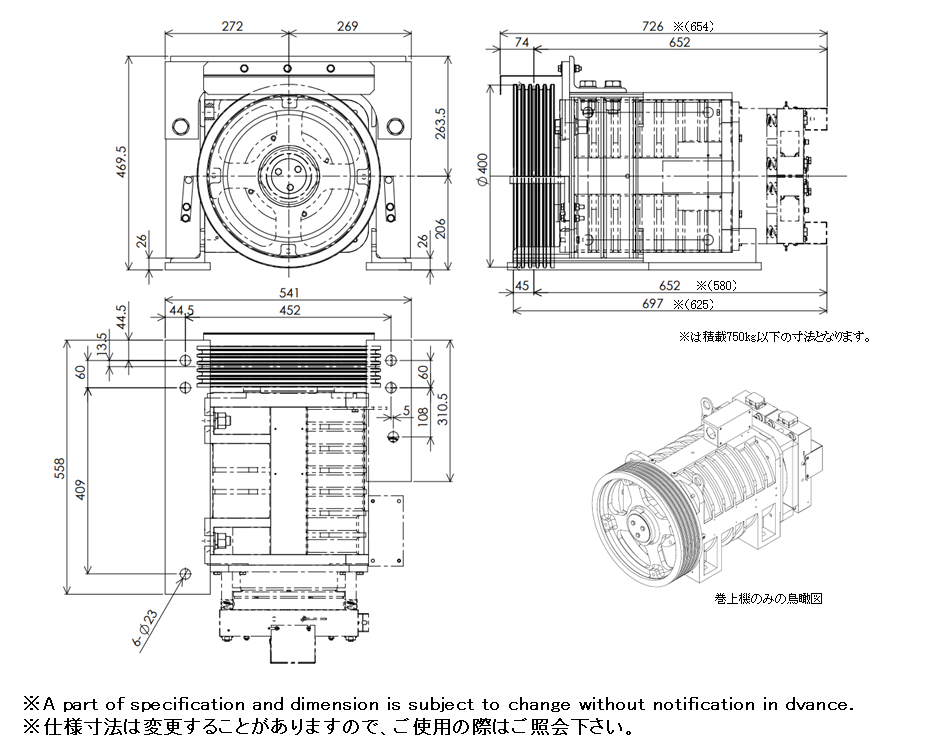

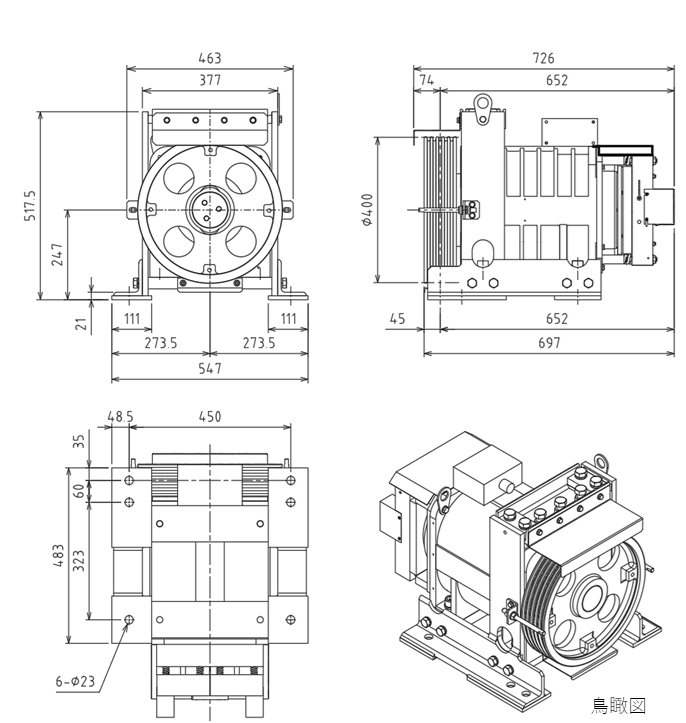

寸法
※仕様寸法は変更することがありますので、ご使用の際はご照会下さい。
